LZS-150塑料管轉子流量計

產品型號：LZS-150、LZS-125、LZS-100、LZS-80、LZS-65、LZS-50、LZS-40、LZS-25、LZS-15塑料管浮子流量計廠家性能參數表，工作原理與量程，安裝尺寸圖紙與接線，測量與故障作用，如果您對型號、價格選型與樣本說明書手冊感興趣，請聯系我們?。。?/p>

產品報價：

免費咨詢：0517-83309857

發郵件給我們：jsslyb@163.com

產品詳細

導讀：淮安森菱儀表有限公司為您提供：LZS塑料管轉子流量計性能參數表，工作原理與量程，安裝尺寸圖紙與接線，測量與故障作用，如果您對LZS塑料管轉子流量計型號、價格選型與樣本說明書手冊感興趣，請聯系我們?。。?/div>

發布日期：2020-10-18 02:43:16 作者：森菱儀表來源：www.www254444.com 瀏覽：35532

　　一、主要部件

　　LZS系列流量計主要部件:錐管材料AS，浮子材料(ABS),插管連接(PVC),外螺紋連接尼龍(PA6),內螺紋連接尼龍(PA66)。

　　二、工作環境

　　工作壓力: ≤0.6MPa 工作溫度 : 0-60℃ 　精確度: ±5%

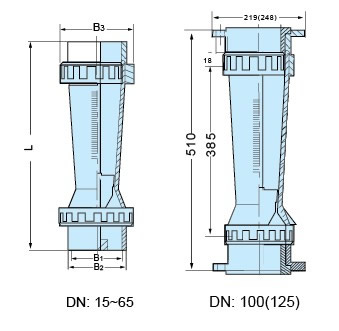

　　三、外形尺寸圖

LZS-150、LZS-125、LZS-100、LZS-80、LZS-65、LZS-50、LZS-40、LZS-25、LZS-15塑料管浮子流量計

　　四、尺寸對照　　

公稱通徑 DN(mm)	尺寸
公稱通徑 DN(mm)	L	B1	B2	B3
15	220	20	26	51
25	230	32	39	60
32	290	40	49	72
50	350	63	73	98
65	420	75	88	122
100	510	中心孔距180mm 8-ø18
125	510	中心孔距210mm 8-ø18
150	510	中心孔距240mm 8-ø22

　　五、規格參數　

通徑	型號	測量范圍 m3/h	插管連接	外螺紋連接	內螺紋連接	彎管連接

15	LZS-15	4~40 L/h	ø20	1/2"NPT 3/4"NPT	G1/2"	G1/2"
		6~60 L/h
		10~100 L/h
		16~160 L/h
		25~250 L/h
		40~400 L/h
		60~600 L/h
		100~1000 L/h
25	LZS-25	0.1~1	ø32	3/4"NPT	G3/4" 3/4"NPT	G3/4"
		0.16~1.6
		0.25~2.5
32	LZS-32	0.4~4	ø40	1"NPT	G1" 1"NPT	G1"
		0.6~6
50	LZS-50	0.4~4	ø63	2"NPT	G2" 2"NPT	G2
		0.6~6
		1~10
		1.6~16
65	LZS-65	5~25	ø75		2½"NPT
		8~40
		12~60
100	LZS-100 活套法蘭	12~60	ø110	中心孔距180mm 8-ø18
		18~90
		20~120
125	LZS-125 活套法蘭	12~60	ø110	中心孔距210mm 8-ø18
		18~90
150	LZS-150 活套法蘭	20~120	ø110	中心孔距240mm 8-ø22
		25~150
		30~180
