發布日期：2020-10-21 13:18:01 作者：森菱儀表來源：www.www254444.com 瀏覽：14565

　　GA24S-15、GA24S-15F、GA24S-25、GA24S-25F、GA24S-40、GA24S-40F、GA24S-50、GA24S-50F、GA24S-65、GA24S-80法蘭連接玻璃轉子流量計系列玻璃轉子流量計與10S、20S、30S比較配備了保護罩，安全系數更高，不必從管道上拆下整機即可更換錐管與浮子等優點。

　　G24S-15 (580型玻璃轉子流量計主要技術參數

型號

公稱通徑

(mm)

測量范圍

（L/h）

精度（+%）

工作溫度

工作壓力

水20℃

Water(L/h)

空氣（101325pa 20℃）

Air(m³/h)

GA24S-15

GA24S-15F

4~40 6.3~63

10~100 12~120

16~160 20~200

25~250 30~300

36~360 40~400

46~460 63~630

65~650 75~750

0.12~1.2 0.2~2

0.3~3 0.4~4

0.5~5 0.6~6

0.8~8 0.9~9

1.2~12 2~20

1.5

-20℃~+60℃或

-20℃~+120℃

≤1.0Mpa

GA24S-25

GA24S-25F

40~400 50~500

63~630 80~800

100~1000 120~1200

160~1600 200~2000

250~2500 300~3000

1.6~16

2~20

2.5~25

3~30

4~40

5~50

6~60

GA24S-40

GA24S-40F

160~1600 200~2000

250~2500 300~3000

400~4000 500~5000

5~50

6~60

8~80

9~90

12~120

≤0.9Mpa

GA24S-50

GA24S-50F

250~2500 300~3000

400~4000 500~5000

630~6300 800~8000

1000~1000

1500~15000

10~100

12~120

16~160

20~200

30~300

≤0.7Mpa

　　注：型號后帶F的為防腐型

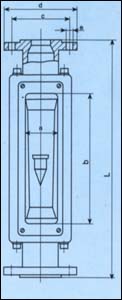

　　外形尺寸圖

　　GV24型安裝尺寸

公稱通經 DN	窗口尺寸 a×b	L	c	d	e	重量 (kg)
15	37×302	500	Ø65	Ø95	4-Ø14	6
25	52×294		Ø85	Ø115	4-Ø14	10
40	64×278		Ø110	Ø145	4-Ø18	13
50	94×266		Ø125	Ø160	4-Ø18	18
